Objects Relationship

Introduction

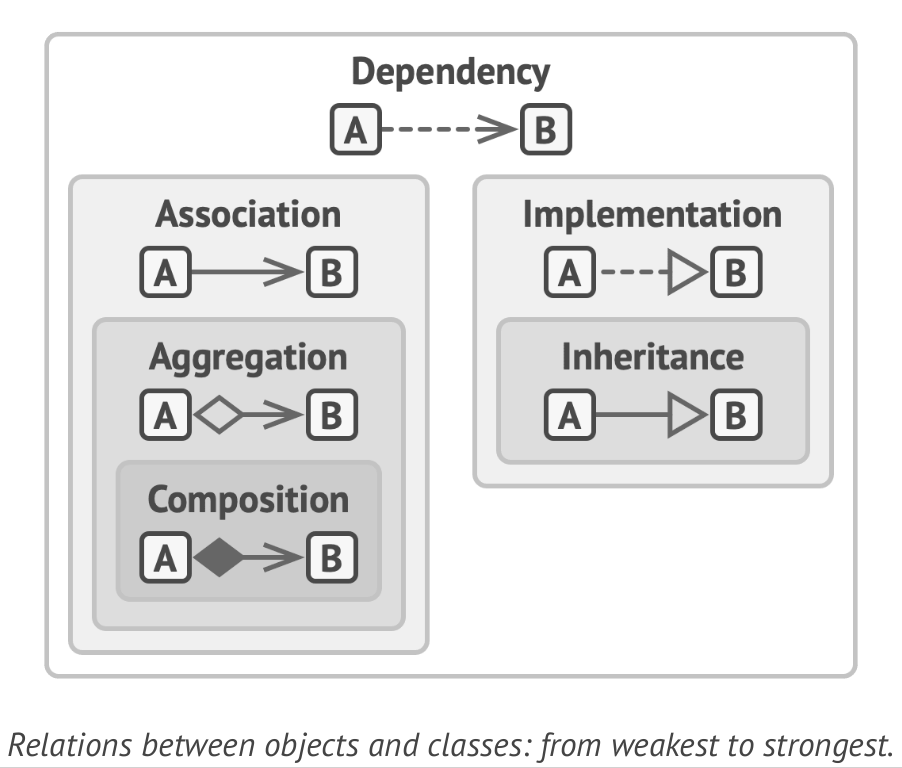

Objects releationship illustration
Objects relationship illustration (Source: Refactoring Guru)

Dependency

Đây là loại liên kết diễn tả sự ảnh hưởng của 1 class lên 1 class. Class A sẽ được gọi là phụ thuộc vào Class B nếu những thay đổi trong cấu trúc của Class B có thể dẫn tới sự chỉnh sửa Class A.

Ví dụ, class Professor phụ thuộc vào class Course. Obj Professor đưa các obj Course vào list đăng ký của mình; nhưng nếu 1 obj Course bị hủy (thay đổi trong Class B), thì list đăng ký trong obj Professor cũng sẽ xóa obj đó (sự chỉnh sửa trong Class A)

// Pay attention to the UML arruw
Professor --> Course

Association

Đây là loại liên kết diễn tả việc 1 obj tương tác lên 1 obj khác.

Ví dụ, object Professor tương tác với object Student

// A direct arrow
Professor -> Student

Tưởng tượng 1 cách trực quan hơn trong code sẽ có dạng thế này

class Professor is
  field Student student

  method teach(Course c) is
    this.student.remember(c.getKnowledge())

Aggregation

Đây là kiểu liên kết đặc biệt diễn tả các mối quan hệ one-to-many, many-to-many, hoặc whole-part của các obj.

Ví dụ, 1 Department liên kết với nhiều Professor

// UML arrow with an empty diamond at the end
Department <>-> Professor

Composition

Đây là 1 kiểu đặc biệt của Aggregation, diễn tả việc 1 obj được cấu thành từ nhiều obj, nhưng obj A quản lý vòng đời của obj B. Nói cách khác là obj B chỉ tồn tại khi obj A tồn tại.

Ví dụ, 1 University bao gồm nhiều Department. Ko có obj University thì ko có các obj Department

// UML arrow with a dense diamond at the end
University ◆-> Department

Ultimately...
